Ремонт гидравлического пресса при неисправности гидрораспределителя

Гидравлический пресс – рабочая лошадка цеха. Он вырубает, гнёт, штампует, пока сердечник системы направляет поток масла без сбоев. Стоит этому узлу застрять, станок мгновенно превращается в тяжёлую стальную статую.

Простой затягивается – заказчики нервничают, график плывёт, себестоимость растёт. Исправить ситуацию можно без вызова сторонней бригады, если понимать, как устроен распределитель и чего он «боится».

Введение знакомит с базовыми признаками отказа, подсказывает, какие инструменты понадобятся, а также показывает безопасную последовательность проверок. Материал полезен мастеру участка и владельцу маленькой мастерской.

Причины отказа распределителя

Деталь работает в жёстких условиях: высокое давление, абразивные примеси, перепады температуры. Каждая из этих нагрузок постепенно стирает рабочие кромки, разъедает уплотнения, разбивает посадки.

Грязное или старое масло забивает микроканалы.
Кавитация выкрашивает золотник.
Частые перегрузки деформируют пружины обратной связи.

Типичные симптомы поломки

Необязательно разбирать пресс до винта, многое видно со стороны. Если внимательно прислушаться и присмотреться, неисправность выдаст себя.

Плавное движение штока сменяется рывками.
Давление в системе «гуляет» по манометру.
Корпус распределителя греется сильнее остальных узлов.

Инструменты и материалы

Для первичного осмотра достаточно доступного набора. Ничего экзотического.

Разнотипные шестигранники и накидные ключи.
Манометр с диапазоном до 400 бар.
Щуп наборный для проверки зазоров.
Тканевые салфетки без ворса и ёмкость под масло.

Краткая схема работ

Перед тем как лезть внутрь, убедитесь, что питание отключено, а давление сброшено.

Отсоединяем напорный и сливной рукава, снимаем корпус распределителя.
Разбираем узел, оцениваем состояние золотника и седел.
Меняем изношенные уплотнения, промываем каналы свежим маслом.
Собираем пресс, проводим контрольный запуск под половинной нагрузкой.

Следующие разделы подробно раскроют каждый шаг, дадут размеры допусков и подскажут, какие бренды уплотнителей служат дольше. Сэкономьте время и бюджет, изучив материал до конца.

Стабильная работа пресса – вопрос внимания к мелочам. Чуть больше дисциплины при обслуживании, и распределитель будет служить годами без сюрпризов.

Диагностика неисправности гидрораспределителя: проверка давления, износа и внутренних утечек

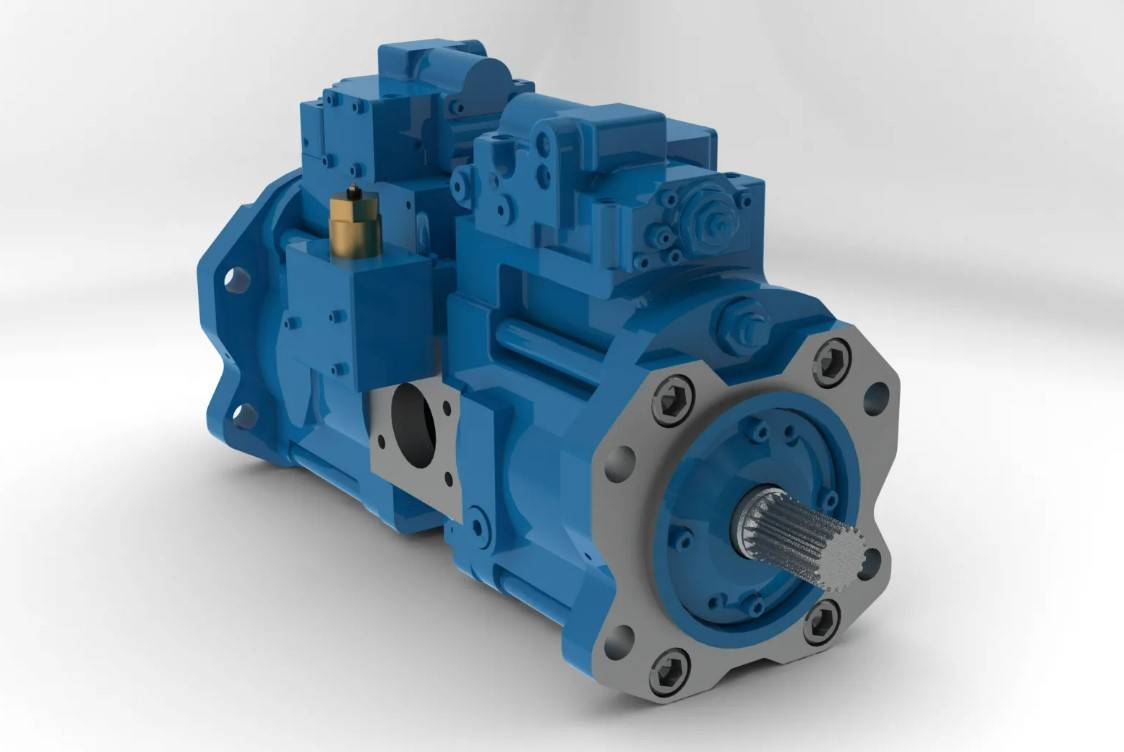

Гидрораспределитель определяет направление потока масла, поэтому малейшая неисправность сразу отражается на плавности хода цилиндров. Перед разборкой пресса полезно убедиться, что проблема действительно в распределителе, а не в насосе либо загрязнённом фильтре.

Проверка давления в линиях

Испытание начинается с установки точных манометров на «P» и «T» патрубки. Максимальное отклонение от паспортного давления чаще всего указывает на повреждение седел клапанов или неплотность канала.

Установите манометр с классом точности 1,5 % или выше.
Дайте насосу выйти на рабочие обороты, затем зафиксируйте шток пресса.
Переключите золотник во все рабочие положения, фиксируя показания.

Если стрелка заметно «гуляет» при одинаковой нагрузке, значит внутренние каналы уже не держат давление. Для проверки «на горячую» повторите процедуру после 15-минутной работы – часто микротрещины проявляются именно после прогрева.

Оценка износа золотника и корпуса

Нагар, царапины или овальность канавок ухудшают стабильность системы. Осмотр проводят при ярком боковом свете, а зазоры измеряют микрометром с шагом 0,001 мм.

Тщательно промойте детали керосином, удалите ворс ветоши.
Проверьте форму кромок на предмет заусенцев.
Измерьте диаметр по трём поясам золотника.

Снимите размеры корпуса.
Сравните результаты с заводскими допусками.
Если разница превышает 0,02 мм, готовьте новый комплект.

Важно не забыть о соосности каналов. Незначительный перекос вызывает разрыв масляной плёнки, а затем – прогрессирующий износ.

Поиск внутренних утечек

Внутренние утечки снижают КПД пресса, повышают температуру масла. Когда золотник в нейтральном положении, давление должно оставаться стабильным не менее 30 секунд.

Блокируйте шток цилиндра, переводя пресс в режим удержания нагрузки.
Фиксируйте падение давления каждые 5 секунд.
Потеря свыше 1 МПа за интервал указывает на скрытую протечку.

Дополнительные способы помогают уточнить картину:

Тепловизор показывает локальные перегревы перегородок.
Расходомер выявляет превышенный обратный поток.
Акустический метод улавливает кавитацию на слух.

При одновременном падении давления и росте температуры замените уплотнительные кольца, проверьте торцевое прилегание шайб.

Тщательная диагностика экономит время. Устранив причину, вы восстановите ресурс пресса без дорогостоящей полной замены распределителя.

Пошаговая замена и точная настройка золотника гидрораспределителя в условиях мастерской

Подготовка рабочей зоны

Любое вмешательство начинается с обеспечения чистоты. Пыль, стружка либо остатки жидкости способны вывести из строя новый золотник быстрее бывшего.

Очистите стол пресса растворителем.
Выключите питание станции.
Сбросьте давление через сливной вентиль.

После этого наденьте перчатки, защитные очки, уберите все лишние предметы в радиусе метра. Так детали не упадут в открытый корпус распределителя.

Снятие изношенного золотника

Отсоедините гидролинии. Закупорьте концы заглушками – попадание мусора под прокладку недопустимо.
Открутите крышку корпуса шестигранником. Держите её горизонтально, чтобы не потерять тонкое стопорное кольцо.
Аккуратно вытяните шток съёмником. Отсутствие резких усилий сохраняет зеркало отверстия.

Проверьте поверхность прецизионной детали. Малейшая царапина означает полную замену. Шлифовать кустарно нельзя: допуск держится в микронах.

Совет мастера: перед установкой нового элемента проведите дегидратацию масла через фильтр-водоотделитель. Влага вызывает кавитацию, а затем появление задиров.

Установка нового элемента и регулировка

Новый золотник поставляется в защитной смазке. Удалите пленку безворсовой салфеткой, затем нанесите тонкий слой рабочей жидкости.

Вставьте деталь строго по оси. Допустимое радиальное отклонение – не более 0,02 мм.
Верните стопорное кольцо, затяните крышку моментом из паспорта.
Подсоедините гидролинии, замените уплотнения на свежие.

Переходим к настройке. Задача – добиться равномерной скорости хода штока пресса на обоих направлениях.

Алгоритм регулировки:

Прогрейте масло до рабочей температуры, удерживая давление на минимуме.
Снимайте показания манометра при движении вперед / назад каждые три секунды.
Если расхождение более 5 %, поверните регулировочный винт на четверть оборота.

Колебания исчезли? Фиксируйте винт контргайкой. *Дальнейшая корректировка возможна только после повторного цикла прогрева*.

Контрольные испытания завершает процедуру. Запустите пресс с нагрузкой 60 % номинала, сделайте пять полных ходов, замерьте время цикла. Одинаковые показатели подтверждают правильность настройки.

Проверка герметичности проводится мыльным раствором вокруг фитингов. Отсутствие пузырей – признак качественной обжимки.

Итог: грамотная замена золотника занимает около часа. Пресс возвращается к штатной производительности, а риск внепланового простоя сводится к минимуму.
